LEDS

LED = light emitting diode

In plaats van een lampje kun je ook een LED gebruiken. LED's zijn goedkoper dan gloeilampjes en hebben een langere levensduur, gewone LEDs geven aanzienlijk minder licht dan lampjes (rood, groen, geel, oranje, blauw).
Of je moet high diffenition LEDs kopen, die geven meer licht dan een lampje. Maar die zijn wel duurder dan een gewone led.

De spanning die op een LED moet staan varieert vraag ernaar als je ze koopt. De stroom is meestal 20mA

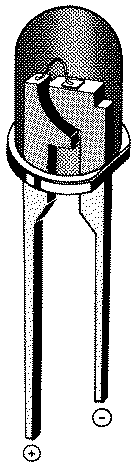

Let bij het aansluiten van de LED op de polariteit.

De minaansluiting, de kathode, is door een afvlakking van het huisje of een verkorte draad herkenbaar.

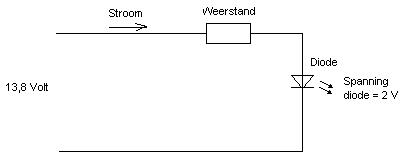

Stel de spanning over de diode mag 2V zijn en stroom is 20mA. En je wilt hem in de auto ergens aansluiten (= 13,8V)

spanning over de weerstand is 13,8 - 2 = 11,8V
De stroom door de diode is hetzelfde als door de weerstand
De wet van Ohm is U = IxR spanning = stroom x weerstand

Dus R = U/I    R = 11,8 / 20mA = 11,8 / 0,02 = 590 ohm

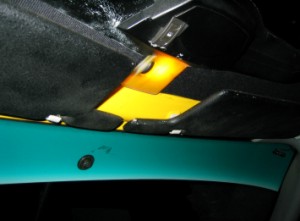

Instapverlichting met led

Instap verlichting met led gemaakt aan 1 zijde neem 4 weerstandjes van 1kohm en
18 Ledjes (naar gewenste kleur)
Benodigd heden : boor,schuifmaat,soldeerbout en tin,draad,plakband .

Neem met een schuifmaat de dikte van de Ledjes en boor met een boortje de gaatjes (in dit geval 9 aan elke zijde) in de instap bak.

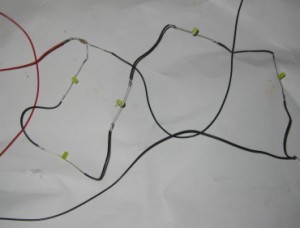

Neem de led en soldeer er vijf met behulp van draadjes(ligt aan de afstand) aan mekaar let wel op wanneer me aan de onder kant van een led kijkt ziet men 1 rechte kant neem het weerstandje en soldeer de kant waar het gouden ringetje aan het pootje van de led met de rechte kant vast daarna met de tweede led de rechte kant aan de bolle kant van de eerste tot men er vijf heeft .doe dit ook met de andere vier en zet ze parallel langs de andere vijf sluit de plus aan op de weerstandjes en de min op de laatste led klik de led in het geboorde gaatjes alvorens alles te monteren eerst testen en plak het daarna af met plakband om kortsluiting te voor komen sluit dit tussen de verlichting (blijft zolang het licht brand) aan of tussen de deurschakelaar.

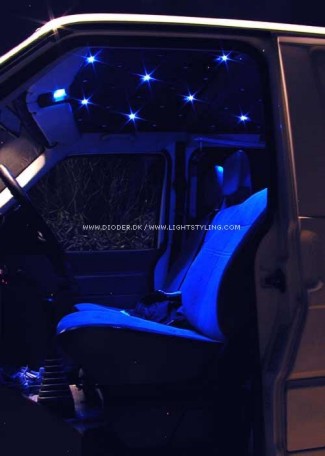

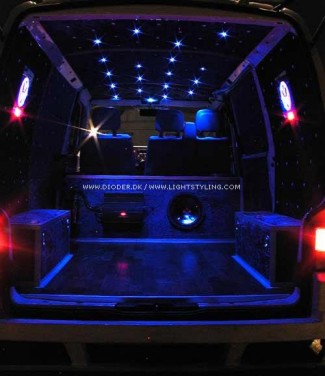

binnenverlichting is geschilderd met glasverf (tegen een aantal graden beschermt)

Veel suc.6 en groetjes van huub117 binnenverlichting

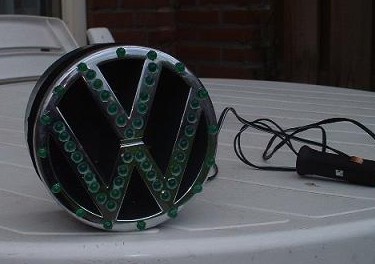

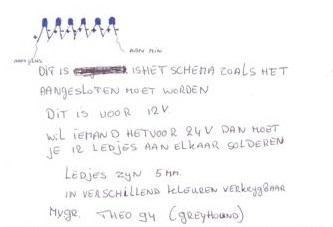

hoi Henk ik heb hier een schematje voor tips&trucks voor het aansluiten
van ledjes op een makkelijke manier die voor iedereen te doen moet zijn zou

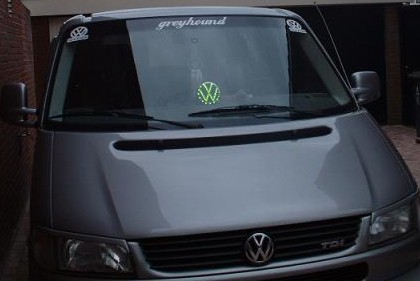

je deze willen plaatsen bvd groetjes theo#94 (greyhound)
