Dubbel DIN

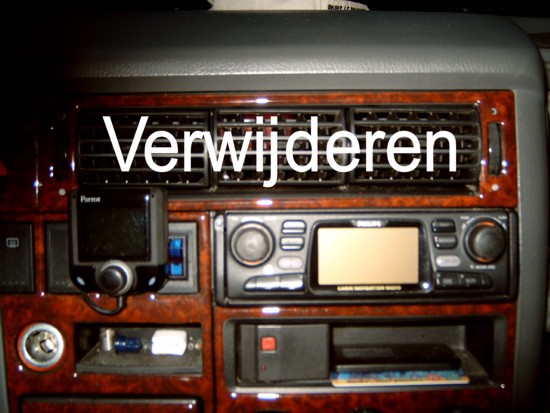

Een dubbel Din multimedia / Radio plaatsen in een T4, dat gaat niet zomaar, daar moet je een beetje handig voor zijn en een flinke dosis lef voor hebben en heel precies werken, maar daarna heb je dan ook een heeeeeeeeeeeeeele mooie T4. Je begint het karwei met het verwijderen van de drie luchtroosters in het centrum van de auto

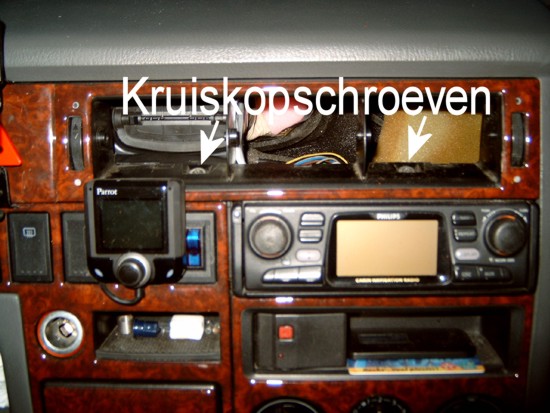

Dan verwijder je de twee kruiskopschroeven die verschuilt gaan achter deze roosters.
Dan verwijder je het bovenste gedeelte dashboard, door het er gewoon uit te trekken.

Nu verwijder je het pvc inlaatstuk met de luchtkleppen.

En nu even bij de les blijven, want je moet de inlaatklep die origineel aan de rechter kant zit, naar links verplaatsen daardoor moet je de originele linkerklep weg zagen. De rechter inlaatklep, moet je nu dus 180° draaien en terug plaatsen aan de linkerzijde van het dashboardrooster (even nog één keer lezen dan snap je het wél). Ook dit gaat niet zomaar, hier moet je met een mototooltje iets uit het pvc frasen op de plaatsen waar de snappers ter bevestiging zitten, ook de sleuven waar de snappers in moeten vallen ietsje verbreden cq verplaatsen. Ik heb het inlaatstuk na terugplaatsing verlijmt met superlijm, want we gaan deze luchtuitlaat weer functionerend maken zodat we bij de hete zomers toch nog een beetje frisse lucht houden (sorry geen foto gemaakt)..
Nu het aansluiten van de inlaatklep aan de zacht pvc (dubbele) blaaspijp.

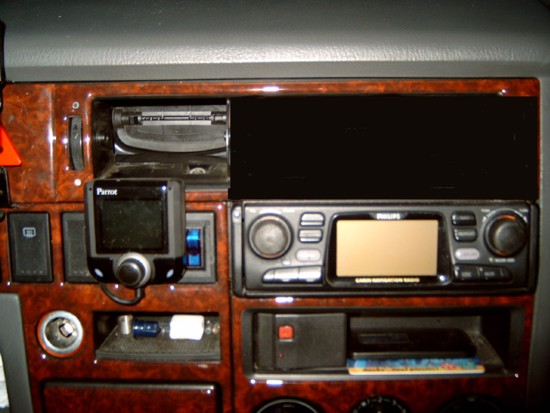

We moeten van deze dubbele pijp een enkele pijp maken, Hiervoor verwijder je het hard pvc inzetstuk die voor de aansluiting zorgde met de twee luchtkleppen. Omdat het zachte pvc gedeelte ver naar links gedrukt moet worden en daardoor een langere weg moet afleggen om bij de linker luchtklep te komen, is het nodig deze te verlengen. Ik heb dit gedaan met een stuk aluminium kachel/ventilatiebuis uit de caravanwereld (misschien kun je een nog beter passende buis vinden). Ik heb de buis met een stevig stuk duktape aan de luchtklep bevestigd, iets ovaal knijpen en niet te diep in de inlaat plaatsen omdat anders de klep niet meer wil draaien. De alu. Flexbuis op lengte maken en in het zachte pvc plaatsen. Nu het geheel zover naar links duwen (met veel kracht), het dashboard terug bevestigen en alles pas maken. Teken het dashboard af waar je het moet inzagen en wat er verwijderd moet worden

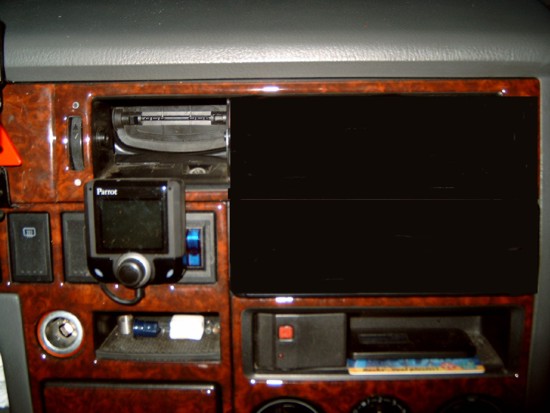

Nu zaag je in de auto ook het gedeelte weg wat normaal net boven de enkel DIN radio zit en walla nu heb je een DUBBEL DIN opening gecreëerd zie

Nu volgt een lastig klusje, je moet door je nieuwe dubbel Din opening, de aansluiting van de alu. Flexbuis op de zacht pvc, luchtdicht maken met duktape en je bypass is klaar. Nu is het een kwestie van je rooster terug klikken en je mooie MULTIMEDIA monteren. Ik heb bij de automat een pvc Dubbel Din bakje gehaald en de Multimedia met aluminium strippen vast gezet (naar eigen keuze)

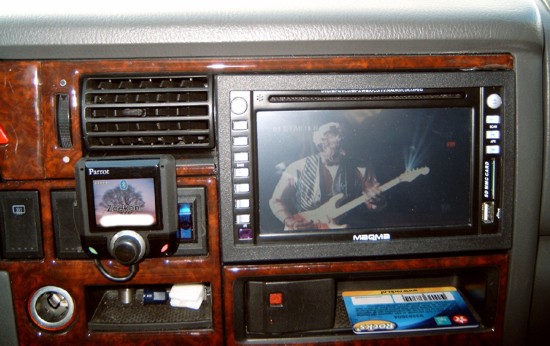

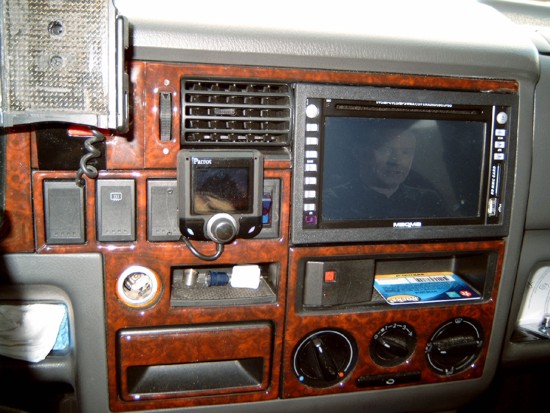

Dit alles heb ik gedaan door het dashboardkastje en het eronder liggend open opbergvak te verwijderen en na montage terug te plaatsen. Eindresultaat mag er zijn

veel succes en geduld

Met vriendelijke groet.
Anoniminus
