Armleuning repareren T4

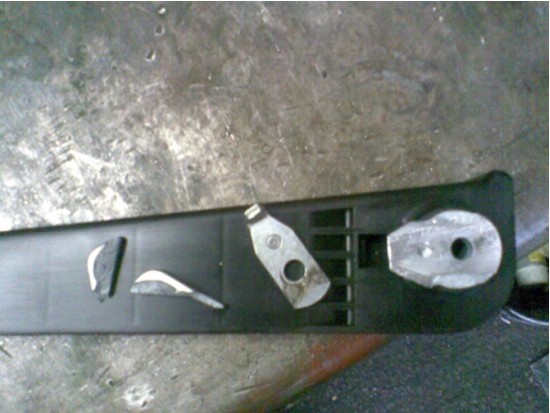

Mijn armleuning klapte tijdens het leunen naar beneden. Ik heb de leuning volgens de beschrijving op weetjewel (armleuning 1) gedemonteerd. Het aluminium gietstuk bleek incl. het bekende stalenplaatje afgebroken te zijn.

Goede raad is duur, dus een berichtje achter gelaten op marktplaats voor een nieuwe armleuning. Tot mijn verbazing kreeg ik reacties van weetjewellers. Zij wisten mij te melden dat er reparatiesetjes zijn voor armleuningen van VW.  Helaas hebben deze setjes voor mijn leuning geen zin meer omdat het aluminium deels weggebroken is. Ik ben toch even gaan zoeken op het internet hoe deze setjes eruit zien. Hierdoor werd ik op een idee gebracht en heb dit idee tot uitvoering gebracht en met een super resultaat.

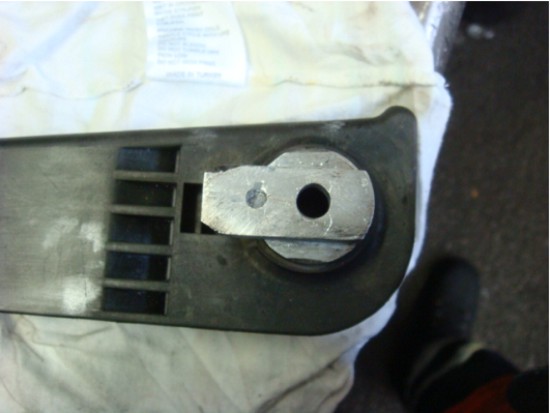

Ik heb met een ijzerzaag de beschadigde delen weggezaagd, dit zo gedaan zodat er een “spie”ontstaat.

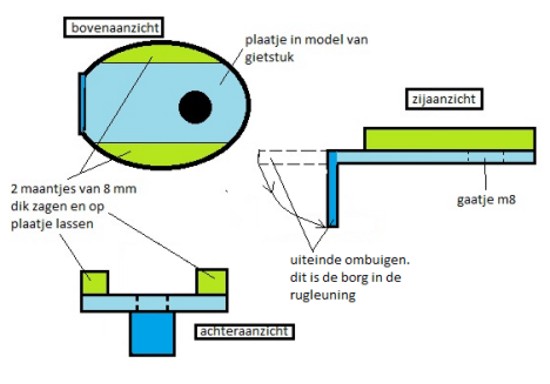

Voordat ik met het zagen begon, heb ik eerst een mal gemaakt van het originele aluminium gietstuk (de omtrek). NA het zagen van het aluminium gietstuk heb ik een metaal plaatje gemaakt volgens het model van de mal.

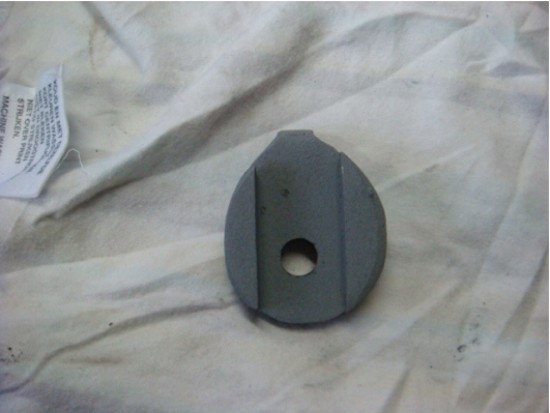

 Het uiteinde van het plaatje heb ik langer gehouden zodat ik hier de borglip van kan maken(dit zat voorheen aan het originele metalen plaatje dat meestal afbreekt). Na het in modelzagen en slijpen van de metalen plaat heb ik een gaatje van 8 mm in het plaatje gemaakt (voor de bevestiging van de armleuning aan de rugleuning). Van een ring van 8 mm dik (diameter gelijk aan het aluminium gietstuk) heb ik 2 maantjes afgezaagd. Deze maantjes heb ik aan het metalen plaatje gelast wat ik eerder gemaakt heb. Hierdoor krijg je een metalen plaatje met een gleuf waarin de uitgezaagde spie van het aluminium gietstuk past. Als je in het bezit bent van een freesbank, kan je ook een dikke plaat nemen (15 dik) en de gleuf hier dan in frezen.

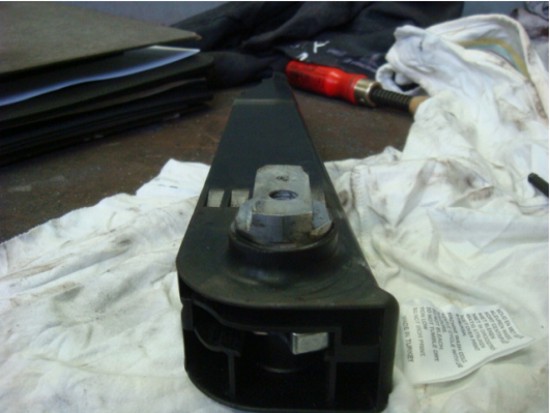

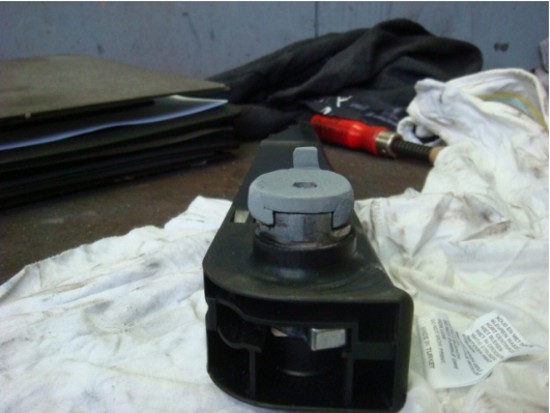

Nadat alles gepast is, het geheel weer in elkaar gezet. De leuning kan met het originele inbus boutje gemonteerd worden.

Succes.    Michael L
