Reparatie aan armleuningen T4

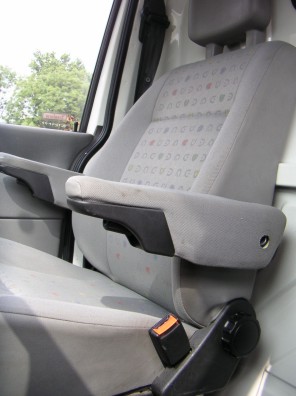

Bij mij viel de armsteun naar beneden. Hieronder een beschrijving hoe ik dit gerepareerd heb. Deze reparatie koste me en middag, maar met de volgende beschrijving moet het nu in een uurtje wel lukken.

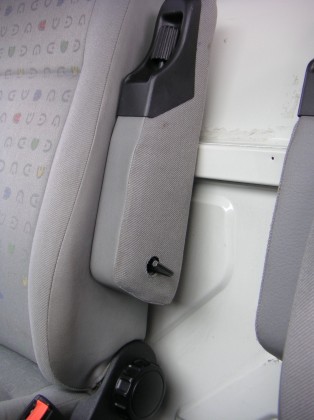

1 Draai met een inbussleutel (6) de bout uit de armleuning waarmee hij aan de rugleuning vastzit.

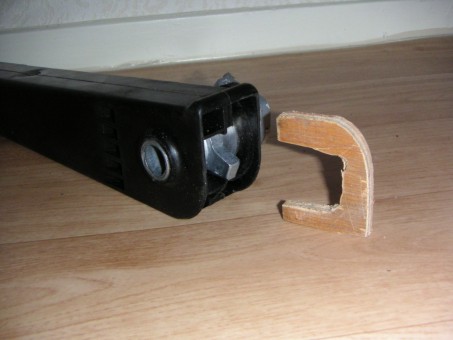

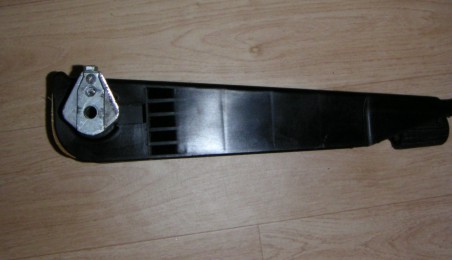

2 Een veel voorkomend probleem is dat het plaatje afbreekt waarmee de armsteun in de stoel vastzit. Bij mij was dit (door de vorige eigenaar) al eens gerepareerd.
Rodger ( rodgerm&zonnet.nl ) heeft hiervoor een beschrijving gemaakt welke ook op weetjewel staat. Hieronder een foto van dit probleem.

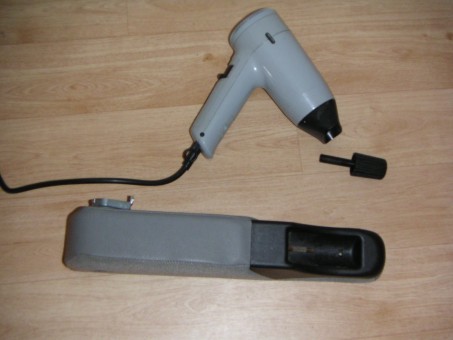

3 Verwarm de zwarte schoefdop waarmee de hoogte ingesteld wordt en schuif hem er in de lengte richting (dus niet draaien) af.



4 Demonteer de zwarte kap door hem naar boven te schuiven en verwijder de bekleding en schuim. Merk ook op dat je het schroefmechanisme niet in zijn geheel eruit kunt draaien door een verdikking in het metaal en weerhaken in de armsteun. (deze foto is genomen na de reparatie)

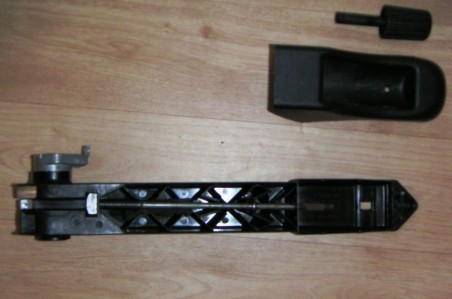

5 Op de foto is te zien dat het binnenwerk is afgebroken. Hierdoor kon de aanslag naast de stelbout komen. Dit heb ik opgelost door een houten blokje van 10 mm in de armsteun te lijmen.






6 Oeps! Handen wassen voor je de bekleding monteert!


Dit is met weinig inspanning of gereedschap te doen.
Succes!  MJ-man  MMeijers&delta.nl





Ik was erg blij met de bovenstaande tip.
Dank hiervoor. Het maakte het repareren een stuk makkelijker.

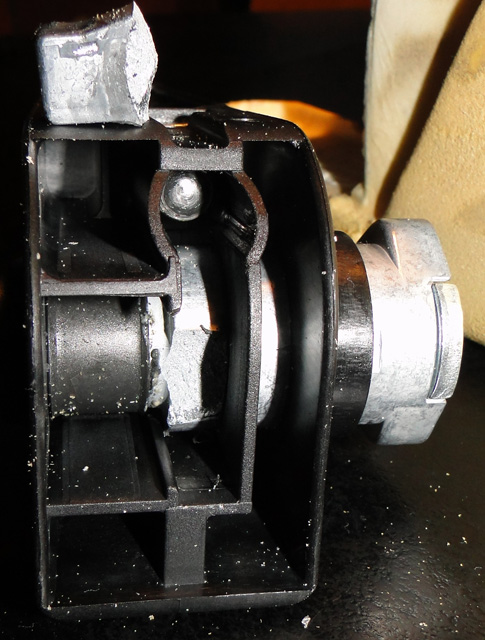

Alleen bij mij was het nokje afgebroken in de armsteun zodat een "houten plankje lijmen" niet hielp.

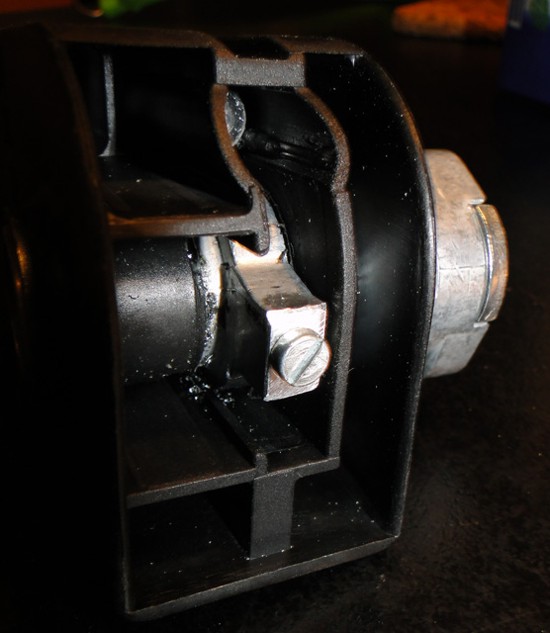

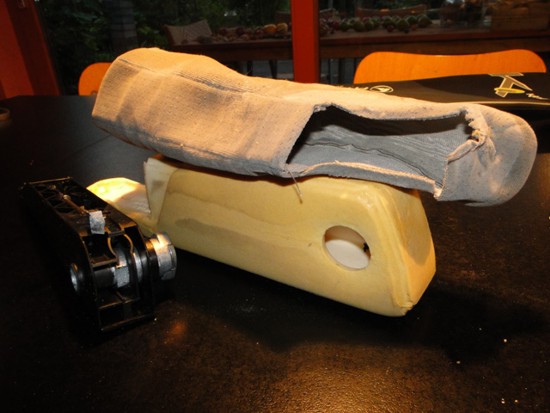

Hierbij drie fotootjes die dat illustreren. Ik heb dit nokje er weer aangezet door er met de kolomboor een 4.5mm gaatje doorheen te boren en in de as een 3.5mm gaatje. In dit 3.5mm gaatje heb ik draad getapt voor een 4mm boutje. Vervolgens het nokje wat korter gemaakt met een vijl zodat het boutje niet tegen de bovenkant van de armsteun aankomt als het vastgeschroefd zit. Op foto 3 zie je het nokje weer vastzitten.

Het 4mm boutje mag een paar millimeter door de buis van de as heen steken.
De inbusbout kan er dan nog steeds doorheen.

Hopelijk heeft iemand anders hier weer wat aan.

Met vriendelijke groeten, Michiel van Vlijmen
