Beschrijving inbouw leds

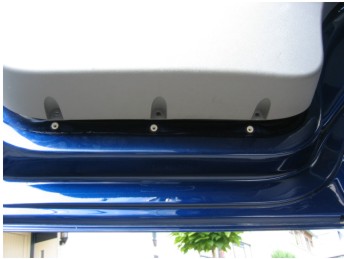

als eerste de 3 onderste schroeven loshalen.

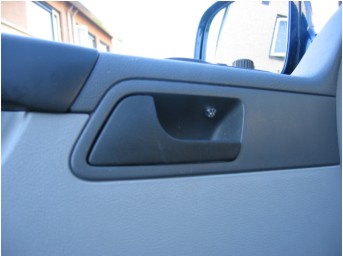

dan de middelste

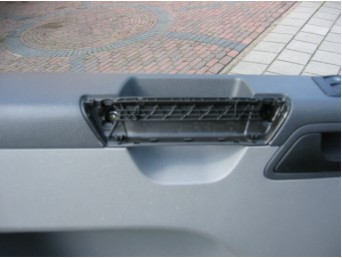

dan het handvat eraf klikken, hier zitten ook 2 schroeven onder.
Vervolgens wordt het wel wat trekken om de klikverbindingen los te trekken.
Ik heb even zitten rekenen, we hebben een aangelegde spanning van ongeveer 5 volt max.Dan staat de binnenverlichtings dimmer vol open. Ik heb een weerstand van 270 ohm ( 0,5 watt ) in serie geplaatst. Dit heb ik eerst even uitgetest en dat ging goed.

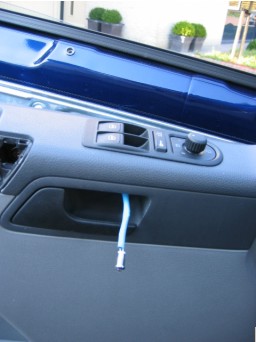

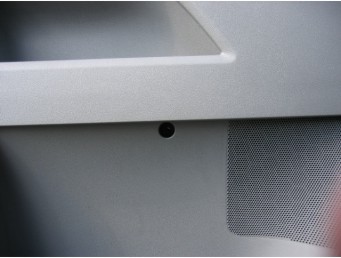

Vervolgens het gat geboord ( mijn led houder vereiste 8 mm ). Om sluiting te voorkomen heb ik vanaf de led pootjes incl weerstand en 30 cm aansluitsnoer geheel in de krimpkous gezet ( zie blauwe huls op de foto). Hierna vastgezet met moertje over ledhouder aan de binnenkant. Je soldeert de weerstand aan de ene kant aan de lange poot van de led, de andere kant van de weerstand wordt de plus aansluiting. De min komt rechtstreeks aan het korte pootje van de led. De aansluitspanning is max 5 volt dus de weestand moet dan 270 ohm zijn.De 5 volt vind je tussen de bruine ( min ) en de dunne grijs/blauwe draad (plus ). Deze 5 volt is regelbaar met je binnenverlichting regelaar, dus de leds dimmen mee. De plus en de min zitten niet in hetzelfde aansluit blokje maar apart, even zoeken dus met je voltmeter.

Dit is dan het resultaat, s'avonds staat dit erg mooi kan ik je wel vertellen.
Het is wel een geklooi om de complete deurunit weer goed op zín plaats te krijgen.
Maar na een tijdje rommelen lukt dit wel.
Groeten marco 106
