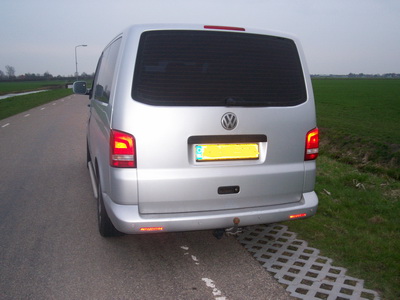

Facelift achterlichten in oude T5 modellen

Hallo weetjewellers,

Ik heb voor jullie een om pin overzicht gemaakt zodat de nieuwe facelift achterlichten in de oudere modelen van de T5 passen ( klinkt erg oud ).

Deze facelift lampen zijn al redelijk goedkoop te krijgen via ebay.de

Om achterlichten van een VW T5 Multivan Facelift in een oudere versie van de T5 te monteren, moet je de stekkertjes in de grote 6 polige connector herplaatsen.

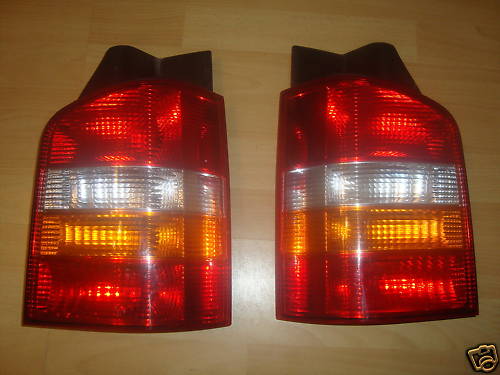

VW T5 2003 tot 2009



Links
1. Verlichting   Grijs/Zwart
2. Mistlamp   Grijs/Wit
3. Knipperlicht Links   Zwart/Wit
4. Massa   Bruin
5. Achteruitrijverlichting   Groen/Zwart
6. Remlicht   Zwart/Rood


Rechts
1. Remlicht   Zwart/Rood
2. Achteruitrijverlichting   Groen/Zwart
3. Massa   Bruin
4. Knipperlicht Rechts   Zwart/Groen
5.
6. Verlichting   Grijs/Rood

VW T5 Multivan facelift lampen

Links
1. Massa   Bruin
2. Remlicht   Zwart/Rood
3. Verlichting   Grijs/Zwart
4. Knipperlicht Links   Zwart/Wit
5. Mistlamp Links   Grijs/Zwart
6. Achteruitrijverlichting   Groen/Zwart


Rechts
1. Achteruitrijverlichting   Groen/Zwart
2. Mistlamp Rechts   Grijs/Zwart
3. Knipperlicht Rechts   Zwart/Groen
4. Verlichting   Grijs/Rood
5. Remlicht   Zwart/Rood
6. Massa   Bruin

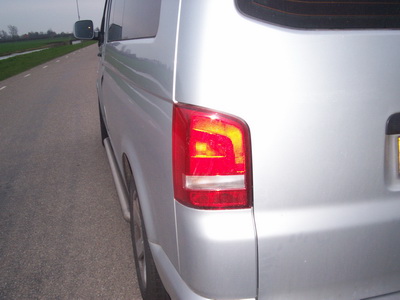

De 2 bovenste rode vlakken zijn verlichting, en het remlicht bevindt zich in het kleine rode vlakje.

daaronder de witte balk daar bevindt zich aan de buitenzijde de richting aanwijzer en aan de binnenzijde de achteruit rij verlichting.

De onderste rode balk is mistlamp. En eventueel als extra remlicht te gebruiken doormiddel van een relais er tussen te zetten.

M.v.g. , T5Austria

Richard
