Voorstoel armsteun

Reparatie aan armleuningen T4


1

Draai met een inbussleutel de bout uit de armleuning waarmee hij aan de rugleuning vastzit.

De pen die in de uitsparing van de rugleuning steekt is waarschijnlijk afgebroken.



2

Boor met een 5mm staalboor een gat in het metalen plaatje van de armleuning +/- 6mm onder waar de afgebroken pen heeft gezeten.

Let op !! wel recht en dus haaks boren en niet te dichtbij waar de oorspronkelijke pen heeft gezeten, anders komt het gat dat voor de nieuwe pen is te dicht bij het ouwe gat en dat zou misschien te zwak zijn.



3

Tap met een m6 tap nieuwe schroefdraad in het gat.

Draai een 6m bout in het gat.

Let op !! schroefdraad afzagen zodat het niet door het metalen plaatje heen steekt.

Gebruik een bout waarvan de schroefdraad niet helemaal tot aan de kop gaat, dit geeft een mooi gladde pen.



4

Als de bout goed vast zit eventueel met borgvloeistof de kop van de bout afzagen zodat er een pen van +/- 7 mm ontstaat.

Pen van boven afronden.



5

Armleuning nu weer voorzichtig vast zetten totdat de pen het metaal van de rugleuning raakt.

Armleuning heen en weer bewegen zodat er een markering op het metaal van de rugleuning ontstaat.

Als de bout te kort hiervoor is eventueel een iets langere gebruiken.



6

Het gat dat nu geboord moet worden in de rugleuning zal dus ook zo’n 6mm onder het oorspronkelijke gat komen.

Gebruik hiervoor een 6mm staalboor.



7

Nu voorzichtig de armleuning terug zetten en opletten dat de pen in het gat valt.

Mocht het net niet passen dan het gat opruimen in de richting waar de pen het metaal raakt.





Dit is met weinig inspanning te doen zonder al teveel technische kennis.



Als het lukt zou ik het leuk vinden hiervan te horen rodgerm@zonnet.nl



Veel succes,   sneller kan je toch geen 80 a 90 euro verdienen. Los van het feit dat een nieuwe armleuning kleur verschil geeft.



Groetjes Rodger

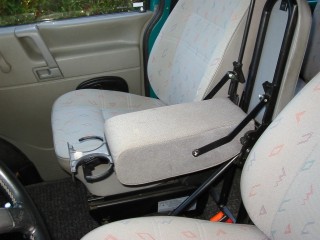

Hieronder een foto ingezonden door Jakob Jan , in combinatie met de "strijkplank" heeft hij een leuke armsteun met bekerhouder gemaakt


Freek ( freek@hetnet.nl ) heeft op zijn stoelen zelf armleuningen gemaakt, zijn stoelen waren niet voorbereidt dat de armleuningen er zo op konden. Hieronder is een  samenvatting met foto's hoe hij het probleem opgelost heeft.

  • stoel demonteren

  • bekleding verwijderen: Achter leuning helemaal naar achteren draaien daar zit de bekleding met 2 kunstof strips in elkaar gehaakt kun je zo uit elkaar halen kunstof doppen van kopsteun loswrikken bekleding van onderen voorzichtig omhoog trekken tot ongever de helft daar zit de bekleding met een stalen haak aan het frame deze moet je los wrikken dan bekleding geheel verwijderen.

  • Op ongeveer 375mm vanaf boven kant frame zit een gat deze opboren met   8mm

  • Metalen plaatjes lassen 1x35x10 70mm en 1x35x10 80mm 1kant 80 graden in het plaatje van 70mm heb je van te voren op 20 mm van de kant een gat van 6,5 mm geboord daarna draad m8 getapt op 50 mm van de kant heb je een gat van 11mm geboort in het draad m8 draai je een schroef die past dan door het gat van 8mm die je hebt opgeboort in het frame aan de binnen kant zet je hem even vast met een moertje dan pik je hem vast daarna de plaatje van 80mm lang bout verwijderen en het geheel aflassen.

  • Frame incl gelaste plaatjes even weer bij spuiten(verfen) in verband met roest.

  • Binnen voering monteren

  • Bekleding monteren

  • Gaatjes maken in de bekleding ter hoogte van de gelaste plaatjes

  • Armleuningen monteren

  • Stoel terug plaatsen

  • Let bij het lassen goed op dat je de bekleding van het zit frame goed afdekt


    Succes Freek


Voor de jongens onder ons die een dure T4-stoel willen aanschaffen, alleen voor de armleuning.... Hier een paar fotootjes van een los verkrijgbare armsteun van Kamei.

Voordelen boven een stoel met armleuningen:

• Véééél goedkoper
• Handig (uitneembaar) opbergvak voor zonnebril/ portemonnee/ iets anders.
• Makkelijk te monteren
• Ook opklapbaar zodat je ook zonder armsteun kan rijden.
• De bekleding is neutraal grijs, maar makkelijk te bekleden met de stof die je zelf wilt. (ook leder)
• Staat niet lelijk.

Kosten: ± € 129,00 incl.BTW bij alle autostyle-dealers.
Op hun site kan je ook kijken waar de dichtst bijzijnde vestiging is. www.autostyle.nl

Groeten,
Dennis(119)Kempff
