Download hier een montage handleiding voor
het monteren van een
elektrokabelset voor een aanhanger contrastekker voor een T4
ingezonden door Tetra tetra&hetnet.nl &=@
800KB
|
|
|
|

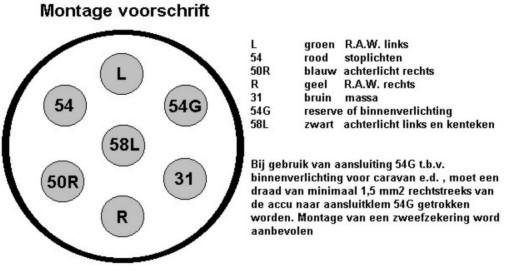

Voor aanhanger/caravan 7 polige contrastekker montage voorschrift
let op ook voor continu spanning voor b.v. een caravan.
|
| |
|
Voor aanhanger/caravan 13 polige contrastekker montage voorschrift
|
|
1
|
Richtingaanwijzer
links
|
geel
|
|
2
|
Mistachterlicht naar schakelaar
|
blauw
|
|
3
|
Massa voor contacten 1 - 8
|
wit
|
|
4
|
Richtingsaanwijzer rechts
|
groen
|
|
5
|
Achterlicht rechts
|
bruin
|
|
6
|
Remlichten
|
rood
|
|
7
|
achterlichten links
|
zwart
|
|
8
|
achteruitrijlamp
|
oranje
|
|
9
|
permanente stroom 2,5 qmm
|
groen
|
|
10
|
laadstroom accu aanhanger 2,5 qmm
|
rood
|
|
11
|
Reserve
|
|
|
12
|
Reserve
|
|
|
13
|
Massa voor contacten 9 - 12
|
wit
|
|
14
|
of 2a mistachterlicht naar lampen
|
grijs
|
|
Voor aansluiting in de contactdoos van een
permanente stroomdraad voor de caravanbinnenverlichting dient men
de groene draad rechtstreeks van de accu naar klem 9 van de
contactdoos te trekken. Bij de accu dient men een zekeringhouder
te monteren.

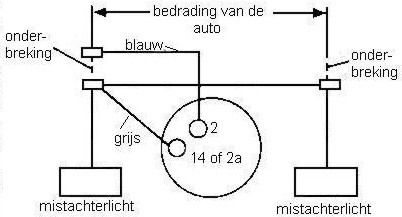

Tijdens het rijden met de aanhanger/caravan
en aangesloten 13 polige stekker brandt bij het inschakelen van de
mistachterlampen slechts de mistlamp van de caravan. De mistlamp
van de wagen kan alleen branden , indien deze stekker uit de
contactdoos is getrokken
|
|
|
