Volkswagen T4 radio aansluiting >5-'98 |
||||||||||||||||
| Deze info gekregen van Gert-jan van Drie & Jaap | ||||||||||||||||
|
||||||||||||||||
|

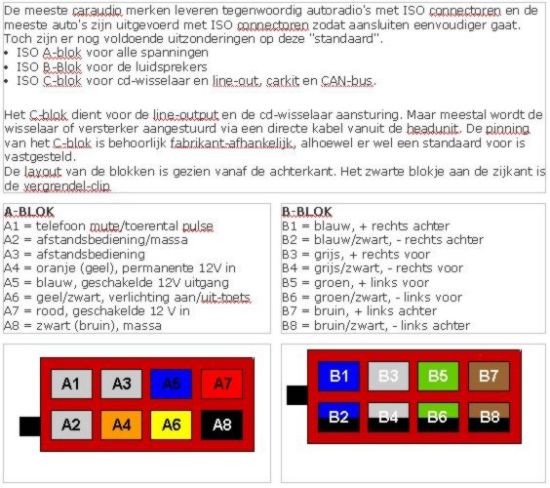

Origineel is de bezetting als volgt:
1 Snelheids signaal /
blauw/wit
2 Telefoonmute aansluiting
/ is niet bezet af fabriek
3 K-bus diagnose /
wit/bruin of oranje/bruin
4 Sleutel contact +12 volt
/ bruin/rood
5 Constant plus /
Rood/blauw
6 Dashboard verlichting /
grijs/blauw
7 Constant plus /
rood/blauw
8 Massa / bruin

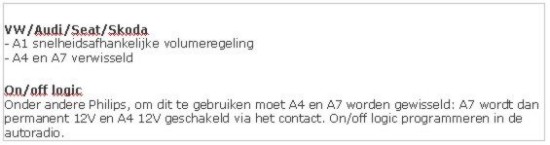

Let op bij de nul-beurt worden als er geen
originele radio in zit, de contacten vaak al omgestoken zodat ze voldoen
aan de DIN standaard. Poot 5 word vaak verwijdert omdat hierzo bij de
Din aansluiting de antenne versterker wordt aangesloten. Het
bovenstaande lijstje is dus zoals het vanaf de fabriek word geleverd en
aangesloten hoort te zitten op de originele blauwpunkt radio's.
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
